Комнатный термостат ТА3 фирмы IMIT (Италия) с газовым сильфоном и с одним переключающим контактом.
Применяется для офисных помещений, а также для жилых помещений, промышленных систем отопления и кондиционирования воздуха.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Релейный выход: 16 (2,5) А; 250V переменного тока
Диапазон устанавливаемой температуры: 50/300 С
Погрешность срабатывания: 0,40 К/0,80 К
Класс изоляции: I
Степень защиты корпуса прибора: IP 20
Число автоматических циклов: II (100.000) VDE
Скорость изменения температуры: 1К/ 15 мин.
Максимально допустимая температура: 500 С
УСТАНОВКА – Термостат должен быть установлен на высоте около 1,5 м от пола в зоне, отражающей среднюю температуру. Избегайте установки в зонах с застоявшимся воздухом, вблизи дверей, окон, источников тепла и т.п.
ПОДКЛЮЧЕНИЕ – Снимите крышку отжав крепление «С» (см. рис. В оригинальном паспорте). Закрепите термостат на стене двумя шурупами максимального диаметра 3.5 мм, используя отверстия (В-В) на основании прибора.
Примечание: Термостат необходимо использовать только при неподвижном креплении.

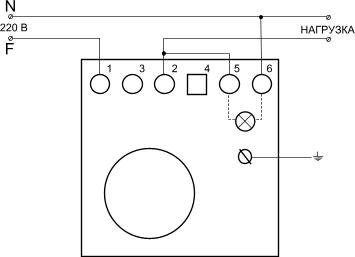

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ – Протяните провода через отверстие в основании и подсоедините их к зажимам прибора как показано на схеме на внутренней стороне крышки.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
